QCX-T旁壓式張力傳感器
- 品牌：???雷泰
- 型號：???QCX-T
- 市場價：??? 元
- 優惠價：??? 元 (已有 0 人購買)
特點與用途
旁壓式張力傳感器為雙孔剪切梁結構，安裝使用方便、操作簡單、維修容易，專用于測量鋼絲繩的張力。鋼絲繩通過U型螺栓固定在傳感器上，當鋼絲繩受拉力時，力通過導向輪作用于傳感器上。主要適用于起重、水利、煤礦等行業的超載控制和過程顯示。
|

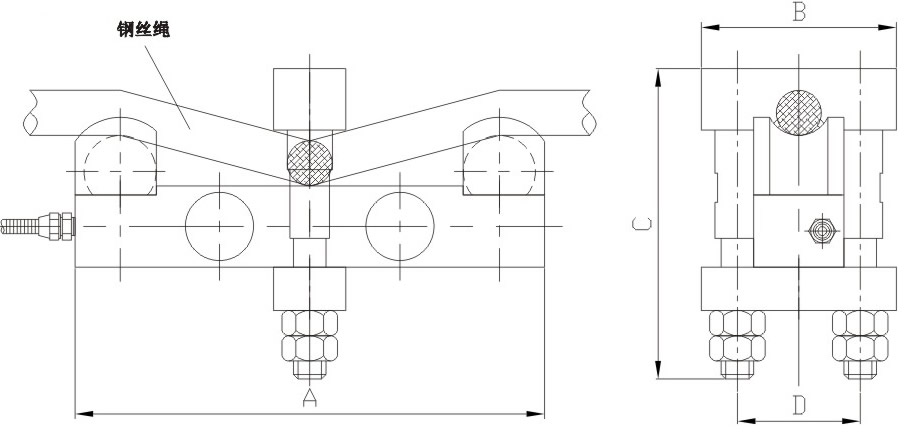

鋼絲繩拉力 |
量程 |
鋼絲繩直徑 |
A |
B |
C |
D |
|
1t |
1t |
Ф6-14 |
160 |
76 |
117 |
45 |
|
2t |
1t |
Ф10-18 |
160 |
76 |
117 |
45 |
|
5t |
2t |
Ф16-26 |
160 |
76 |
117 |
45 |
|
10t~20t |
5~10t |
Ф24-36 |
260 |
108 |
170 |
68 |
|
20t |
10t |
Ф24-36 |
272 |
112 |
175 |
72 |
技術指標
|
參 數 |
單 位 |
技術參數 |
參 數 |
單 位 |
技術參數 |
|
靈敏度 |
mV/V |
1.5±0.05 |
靈敏度溫度系數 |
≤%F·S/10℃ |
±0.05 |
|
非線性 |
≤%F·S |
±0.05 |
工作溫度范圍 |
℃ |
-20℃～+80℃ |
|
滯 后 |
≤%F·S |
±0.05 |
輸入電阻 |
Ω |
750±20Ω |
|
重復性 |
≤%F·S |
±0.05 |
輸出電阻 |
Ω |
700±5Ω |
|
蠕 變 |
≤%F·S/30min |
±0.05 |
安全過載 |
≤%F·S |
150%F·S |
|
零點輸出 |
≤%F·S |
±1 |
絕緣電阻 |
MΩ |
≥5000MΩ（50VDC） |
|
零點溫度系數 |
≤%F·S/10℃ |
±0.05 |
推薦激勵電壓 |
V |
10V～15V |
