產品概述
PT102型工業通用高壓型壓力傳感器是基于 MEMS技術,采用先進的玻璃微熔技術,避免了溫度、濕度、機械疲勞和介質對產品產生的影響,從而加強了傳感器在工業環境中的長期穩定性。壓力腔體采用17-4PH不銹鋼整體加工,無焊接、無"O"型圈,無泄漏隱患。傳感器采用先進的溫度數字補償,具有抗干擾能力強,工作溫度范圍寬、長期穩定性好等特點。該系列產品有多種壓力連接和電氣連接供用戶選擇。
產品特點
◇ 先進的彈性體整體結構設計,最高耐壓達6000bar
◇ 先進的溫度數字補償功能,工作溫度范圍寬
◇ 高靈敏、高精度、高頻響、長期穩定性好
◇ 卓越的抗沖擊、抗過載、抗震動、耐腐蝕
應用范圍
◇ 高壓力的工業過程測量和控制
◇ 高壓力的液壓與氣動控制系統
◇ 高壓水射流及高壓清洗設備
◇ 高壓密封容器
◇ 其它高壓力的自動化系統測量和控制
標準量程
壓力類型:表壓、密封壓;
壓力量程(bar): 750 1000 1500 2000 2500 3000 4000 5000 6000
壓力量程(psi): 10K 15K 25K 30K 40K 50K 60K
技術指標:
Technical Indexes:
輸出信號 Output Signal |
3mv/v~10mv/v |
信號線規格 Signal Line Specification |
4線 4 Lines |
供電電壓 Power Voltage |
5~15VDC(推薦10VDC) 5~15VDC (10VDC recommended) |
精度(非線性、滯后、重復性) Precision (non-linearity, hysteresis and repetition) |
0.05% span, 0.1% span, 0.25% span, 0.5% span |
零點溫度漂移 Zero Temperature Drift |
0.02% span /℃ |
靈敏度溫度漂移 Sensitivity Temperature Drift |
0.02% span /℃ |
長期穩定性(1年) Permanent Stability (1 Year) |
0.1% span |
響應頻率(-3dB) Response Frequency (-3dB) |
3.2KHZ |
溫度補償 Temperature Compensation |
-20~85℃ |
工作溫度 Working Temperature |
-40~85℃ |
貯存溫度 Storage Temperature |
-40~125℃ |
過載壓力 Overload Pressure |
300% span |
破壞壓力 Destructive Pressure |
500% span |
機械振動 Mechanical Vibration |
±20g |
沖擊(11ms) Impact (11ms) |
100g |
絕緣電阻 Insulation Resistance |
100MΩ |
介質兼容性 Medium Compatibility |
與316 L不銹鋼兼容的各種介質 Various media compatible with the 316L stainless steel |
防護等級 Protection Grade |
IP65(電纜輸出型) IP 65 (Cable Output) |
材料 Material |
17-4PH |

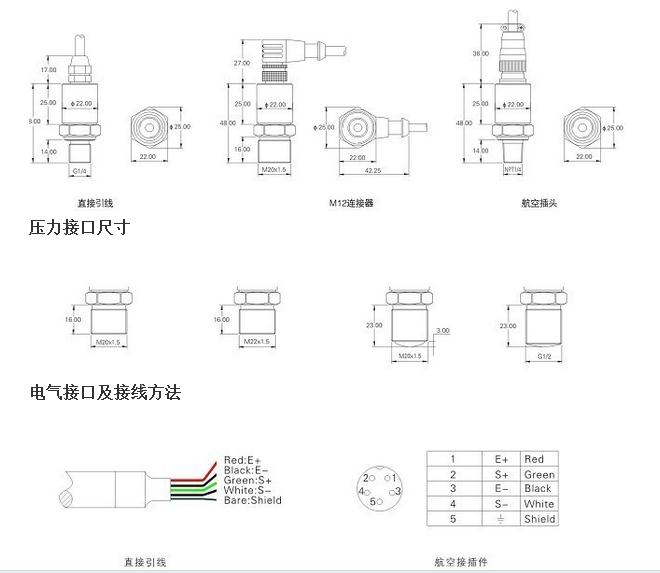

產品外形尺寸
